Grabado sobre vidrio: rueda de cobre, punta de diamante y superficie mate
Grintetro reúne apuntes sobre cómo se abre un dibujo en el vidrio y en el cristal: qué hace cada herramienta, qué decide el grano del abrasivo, cómo se traslada un motivo a una pared curva y por qué el resultado se juzga siempre a contraluz.
El banco de grabado: rueda de cobre, micromotor y eje flexible
El grabado a la rueda se hace en un torno horizontal de eje corto en el que se montan discos de cobre de distintos diámetros y perfiles. El cobre por sí solo no corta nada: es un material blando cuya única función es retener y arrastrar el abrasivo suelto que se aplica sobre el filo. La mezcla habitual es carburo de silicio o corindón en polvo suspendido en agua o en un aceite ligero, goteada de forma continua sobre la rueda. Quien graba trabaja de abajo hacia arriba, con la pieza sostenida a mano contra el disco y mirando el punto de contacto por transparencia, porque la marca aparece en la cara opuesta a la que ve el ojo.
El perfil del disco determina la forma del corte. Una rueda de canto plano deja bandas rectas de fondo uniforme; una rueda en V abre surcos finos y nerviosos; una rueda de canto redondeado produce huecos lenticulares que después se leen como volúmenes. Cambiar de rueda no es cambiar de máquina, sino cambiar de trazo, y por eso un banco de rueda suele tener una decena de discos preparados y ordenados por perfil antes de empezar.
El otro banco es el del micromotor. Aquí la herramienta no es el disco de cobre sino la fresa diamantada: pequeñas puntas de acero recubiertas de diamante electrodepositado, o bien insertos sinterizados en los que el diamante está repartido en todo el espesor de la corona. La punta gira a varios miles de revoluciones y el abrasivo va ya fijado en ella, así que no hace falta alimentar la rueda; a cambio, la punta se desgasta y va perdiendo mordiente hasta que deja de rebajar y empieza sólo a calentar.
El eje flexible resuelve el problema del peso. El motor queda colgado o apoyado a un lado del banco y transmite el giro por un cable revestido hasta un mango delgado que se sostiene como un lápiz. La diferencia con un micromotor de cuerpo entero se nota en las sesiones largas: la mano se cansa mucho menos y el trazo pierde temblor. A cambio, el eje flexible impone algunas costumbres.
- Colgar el motor de forma que el cable describa una curva amplia; los radios cerrados calientan el eje y acortan su vida.
- Comprobar el asiento de la fresa en la pinza antes de cada arranque: una punta mal centrada vibra y salta sobre el vidrio.
- Engrasar el alma del cable con la periodicidad que indique el fabricante, y no rellenarlo en exceso.
- Trabajar a la velocidad más baja que muerda de verdad; el exceso de revoluciones pule la punta en lugar de cortar.
Abrasivos y granulometría: lo que decide cada grano
Todo el trabajo se reduce a una idea simple: el vidrio no se corta, se desgasta con partículas más duras que él. Lo que cambia entre un desbaste bruto y un acabado sedoso no es la fuerza aplicada, sino el tamaño de esas partículas. Un grano grueso arranca mucho material y deja un fondo abierto, lleno de microfracturas que dispersan la luz de forma desordenada; un grano fino apenas rebaja, pero cierra esas fracturas y convierte el fondo en una superficie regular que se ve blanca y aterciopelada.
Conviene pensar en tres tramos de trabajo antes que en números sueltos. El desbaste abre la forma y define la profundidad; el intermedio corrige el perfil y elimina las huellas del paso anterior; el afinado unifica el fondo y fija el valor de gris. Saltarse un tramo casi nunca ahorra tiempo, porque las marcas profundas del grano grueso siguen visibles bajo el acabado y reaparecen en cuanto la pieza recibe luz rasante.
- Desbaste. Granos gruesos, del orden de 60 a 120. Retiran volumen deprisa y dejan un fondo áspero y blanquecino.
- Intermedio. Del orden de 220 a 400. Iguala el perfil y borra las estrías anteriores sin perder profundidad apreciable.
- Afinado. De 600 en adelante. Cierra la superficie, aclara el mate y hace que el fondo se lea homogéneo.
- Pulido. Fieltro o corcho con óxido de cerio: devuelve la transparencia a las zonas donde interesa el brillo.
- Suelto o fijado. En la rueda el abrasivo va suelto en suspensión; en la fresa está fijado al cuerpo de la punta.
- Sin mezclar. Un solo grano perdido del tramo anterior deja un arañazo que obliga a repetir todo el afinado.
De ahí una regla de taller poco elegante pero eficaz: cada grano tiene su recipiente, su trapo y su zona de la mesa. La contaminación cruzada entre abrasivos es el motivo más frecuente de que un fondo aparentemente terminado siga mostrando rayas aisladas cuando la pieza se seca y se mira contra una ventana.
Trasladar el dibujo a una superficie curva
Un motivo pensado sobre papel plano nunca encaja tal cual en el vientre de una copa o en el hombro de una botella. La pared curva estira el dibujo en un sentido y lo comprime en el otro, y las líneas rectas dejan de serlo en cuanto se apoyan sobre la doble curvatura. Por eso el traslado empieza casi siempre midiendo el desarrollo real de la superficie con una tira de papel ajustada a la pieza, y no con la regla sobre el boceto.
El segundo problema es el punto de vista. En un objeto de revolución no existe un frente único: el motivo se ve por transparencia junto con la parte trasera del mismo objeto, superpuesta e invertida. Cuando el dibujo ocupa toda la vuelta hay que decidir qué se cruza con qué, y esa decisión se toma antes de tocar la herramienta, girando la pieza y mirando desde la distancia a la que se va a usar.
Métodos habituales de traslado
- Plantilla de papel fino humedecido, que se adapta a la curva y se recorta por gajos para absorber la deformación.
- Vinilo adhesivo cortado, útil cuando el mismo motivo se repite y cuando después se va a trabajar con máscara.
- Rotulador permanente de punta fina sobre la superficie limpia y desengrasada, con el trazo repasado tras cada prueba.
- Retícula ligera dibujada sobre la pieza para situar los ejes del motivo antes de entrar en el detalle.
- Dibujo pegado por dentro del recipiente, visible a través del vidrio cuando la pared lo permite.
- Prueba previa sobre una pieza de descarte del mismo tipo de vidrio, para comprobar cómo se comporta el trazo.
Ninguno de estos métodos resiste bien la humedad, el aceite y el roce de la mano. Es normal que la guía se borre a mitad de sesión, así que se marca primero un esqueleto mínimo de líneas maestras con la herramienta y se deja que ese esqueleto haga de referencia cuando la tinta desaparezca.
Profundidad, luz y trabajo por puntos

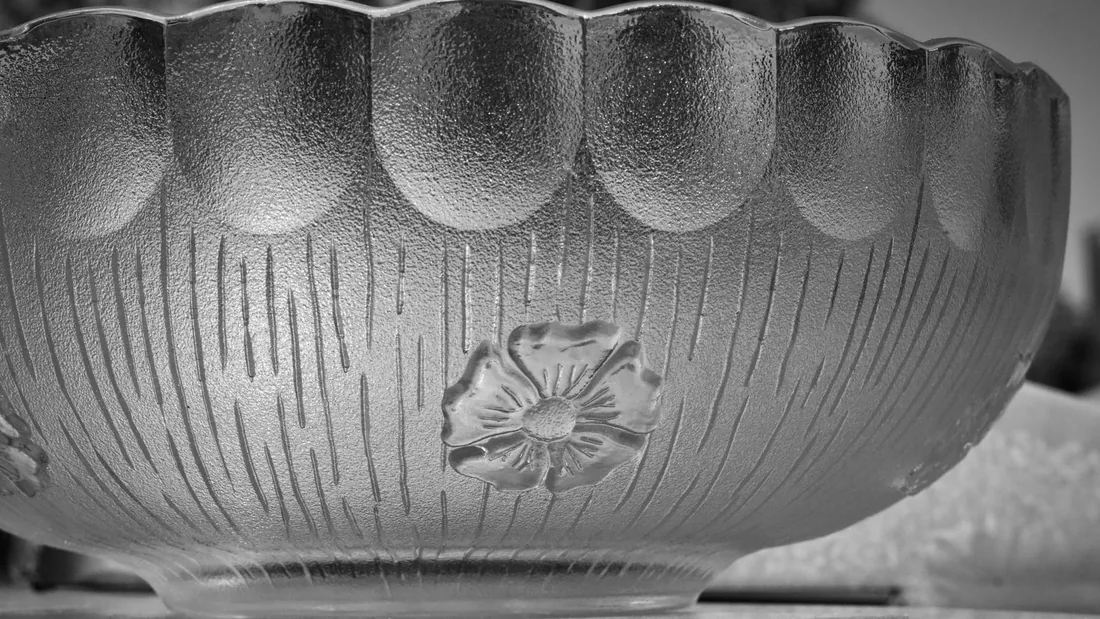

Un grabado en vidrio no tiene color propio. Todo lo que se ve es luz desviada: la superficie mate difunde en todas direcciones y aparece clara, mientras que el vidrio intacto deja pasar el fondo y aparece oscuro. Cambiar la profundidad de una zona cambia la cantidad de superficie difusora y, con ella, el valor de gris que el ojo percibe.
Esto convierte la profundidad en una herramienta tonal antes que escultórica. Un hueco muy hondo con paredes inclinadas capta luz por los lados y se lee casi blanco; un rebaje somero y ancho apenas aclara. Trabajar en relieve consiste en administrar esa escala de grises con la mano, comprobando la pieza a menudo contra un fondo neutro y a la distancia real de observación, nunca a diez centímetros del ojo.
La técnica de punteado
El punteado lleva esta lógica al extremo. En lugar de rebajar superficies, se dan golpecitos aislados con una punta de diamante montada en un mango, y cada golpe deja una minúscula fractura blanca. La densidad de puntos, y no su tamaño, construye el degradado: muy separados en las medias tintas, casi tocándose en las luces. Es un trabajo lento, silencioso y sin retorno, porque un punto de más no se puede quitar.
El mismo principio funciona con fresa diamantada muy fina apoyada apenas un instante. Cambia el gesto, pero no la regla: primero se sitúan las zonas más claras, luego se rellena hacia las sombras, y la pieza se mira a contraluz cada pocos minutos para no pasarse de valor.
Chorro de arena, plantillas y máscaras
El chorro de arena resuelve lo que la rueda hace despacio: superficies amplias, fondos uniformes y transiciones suaves. Dentro de una cabina cerrada, un abrasivo en grano —habitualmente corindón, no arena de sílice, precisamente por el riesgo que esta implica— sale impulsado por aire comprimido y erosiona el vidrio allí donde no está protegido. Lo que decide el resultado es la combinación de presión, distancia, ángulo y tamaño de grano, y esas cuatro variables se ajustan siempre sobre una probeta antes de tocar la pieza buena.
La máscara es tan importante como el chorro. Se recorta en vinilo autoadhesivo o en lámina de goma, se aplica sobre la superficie perfectamente limpia y se presiona por los bordes, porque cualquier levantamiento deja pasar abrasivo y desdibuja el contorno. En las curvas pronunciadas la lámina se corta en sectores para que asiente sin arrugas.
Del mate plano al relieve profundo
Con una sola máscara se obtiene un mate uniforme de espesor mínimo. El trabajo profundo se construye por capas: se retiran fragmentos de máscara en un orden previsto y cada zona recibe más tiempo de chorro que la anterior, de modo que al final el motivo tiene varios niveles reales y arroja sombras propias. Los degradados se hacen sin máscara, alejando y moviendo la boquilla, y exigen mano constante porque cualquier parada deja una mancha más clara.
- Ajustar presión y distancia en una probeta del mismo vidrio antes de cada trabajo nuevo.
- Desengrasar la superficie antes de aplicar el vinilo; una huella basta para que el borde se levante.
- Mantener la boquilla lo más perpendicular posible salvo cuando se busque una transición.
- Revisar el estado del abrasivo: el grano redondeado por el uso pierde mordiente y ensucia el fondo.
- Retirar la máscara con la pieza aún dentro de la cabina y comprobar el resultado antes de limpiar del todo.
El material y el aire del taller
Cristal al plomo y vidrio sódico-cálcico

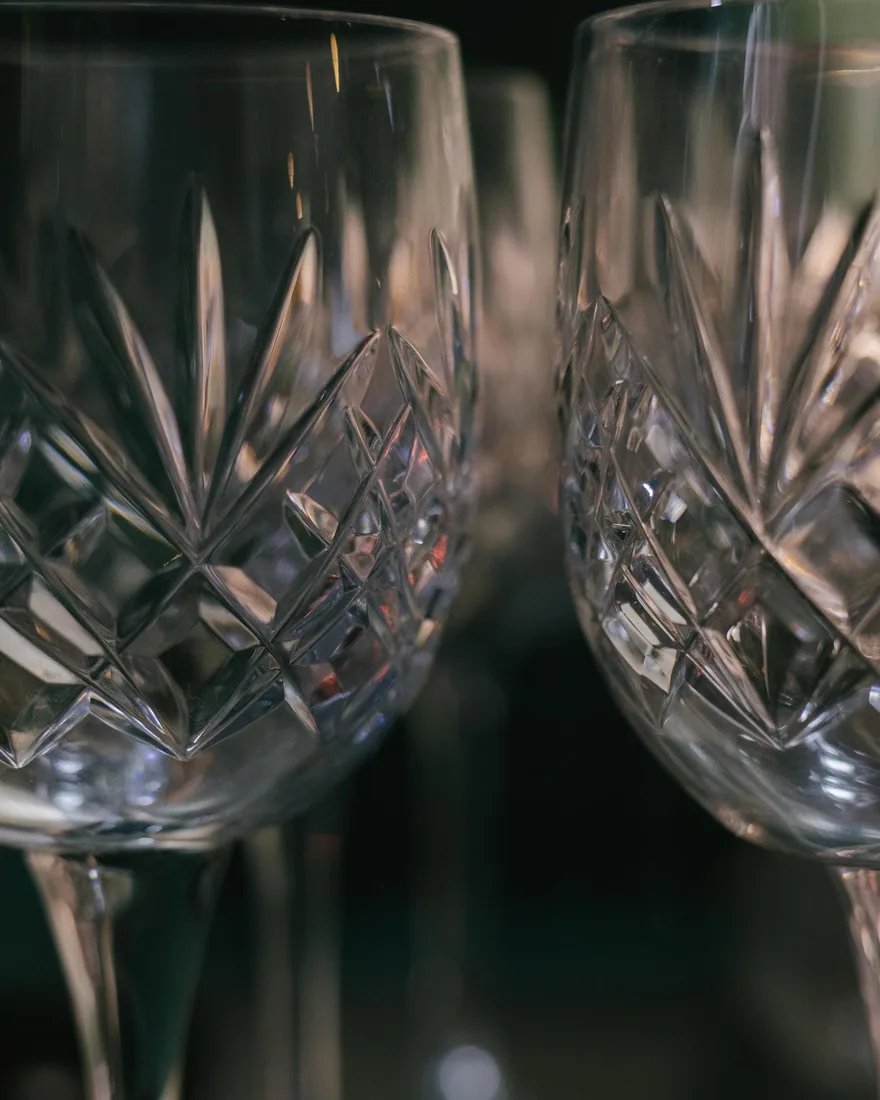

Los dos materiales más habituales sobre el banco se comportan de forma distinta. El cristal al plomo es más blando y denso: la rueda entra con facilidad, el corte sale limpio y el fondo se pule después hasta recuperar brillo casi sin esfuerzo. El vidrio sódico-cálcico corriente, el de la mayoría de vasos, botellas y placas, es más duro y quebradizo; obliga a avanzar con menos presión y tiende a saltar en los bordes si la herramienta llega al canto sin apoyo.
Hay además un material que sencillamente no se graba: el vidrio templado. Su resistencia procede de un equilibrio de tensiones internas, y cualquier rebaje profundo lo rompe entero en fragmentos pequeños. Antes de empezar conviene comprobar el sello o el origen de la pieza; en caso de duda, la prueba se hace sobre un descarte, nunca sobre el objeto que interesa.
Refrigeración y desgaste
El agua no está sólo para enfriar. Arrastra el material desprendido, evita que el aglomerante de la punta se caliente y reduce el riesgo de microfisuras alrededor del corte. Un goteo continuo o una esponja apoyada cerca de la zona de trabajo suele bastar; el exceso, en cambio, encharca la superficie y oculta el trazo justo cuando hace falta verlo. En trabajo con fresa, si la punta empieza a chirriar o a dejar polvo caliente, casi siempre falta refrigeración o sobra velocidad.
Polvo y protección respiratoria
El polvo que genera el vidrio es el punto más serio de todo el oficio. La fracción respirable de sílice cristalina está clasificada en España dentro de la normativa sobre agentes cancerígenos en el trabajo, y no existe un umbral por debajo del cual pueda considerarse inocua. La respuesta razonable es de sentido común y se resume en unas pocas costumbres.
- Trabajar en húmedo siempre que la técnica lo permita: es la medida que más polvo evita.
- Usar cabina cerrada con extracción para el chorro y no abrirla hasta que el aire se haya aclarado.
- Ventilar y captar el polvo en origen antes que confiar sólo en la mascarilla.
- Emplear protección respiratoria adecuada al riesgo, bien ajustada a la cara y sustituida cuando toque.
- Limpiar en húmedo o con aspiración; no barrer en seco ni soplar con aire comprimido.
- Proteger los ojos frente a esquirlas y salpicaduras, también en el trabajo a rueda.
- Dejar la ropa de taller fuera de la zona de estar y lavarla aparte.
Qué se publica en Grintetro
Grintetro es un cuaderno de lectura, no un catálogo. Los textos se escriben a partir de la práctica descrita en las páginas anteriores y se organizan por temas, de manera que cada apunte pueda leerse por separado y siga teniendo sentido.
- Notas sobre herramientas: perfiles de rueda, tipos de fresa diamantada, mangos y ejes flexibles.
- Comparativas de grano y su efecto real sobre el fondo mate.
- Secuencias de trabajo explicadas paso a paso, del boceto a la pieza terminada.
- Apuntes sobre materiales: cristal al plomo, vidrio sódico-cálcico, borosilicato, piezas templadas.
- Métodos de traslado de dibujo y soluciones para superficies curvas.
- Glosario de términos del oficio, con las variantes que se usan en castellano.
- Cuestiones de seguridad: polvo, refrigeración, ventilación y protección personal.
- Referencias a la tradición del grabado a rueda y del punteado a diamante.
